1．程序结构显示

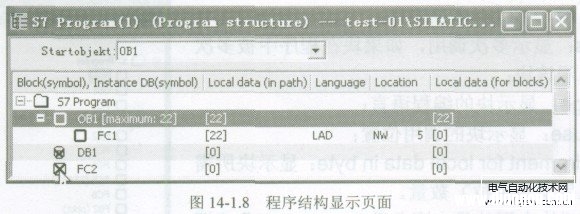

利用程序结构显示，可以查看用户程序内的所有组成块的分层调用情况、调用结构以及嵌套层次情况（见图14-1.8）。
表中各列的显示内容如下：
Block (symbol)，InstanceDB (symbol)列：显示块的分层调用情况、调用结构以及嵌套层次情况。
在程序结构显示图中，如果“块”未被plc程序所调用，在“块”的前面显示“×”标记。
Local data (in path)列：显示调用结构所需要占用的局部变量字节数。
Local data (for blocks)列：显示逻辑块需要占用的局部变量字节数。
编程语言( Language)列、使用位置(Location)列的含义同前。
2．程序结构设定
如在检查程序时仅仅需要对部分程序结构进行检查，可以使用STEP7的过滤器功能进行筛选、设定。
程序结构设定步骤如下：

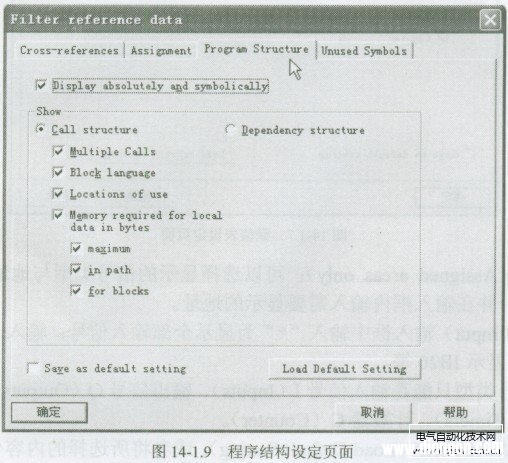

①在程序结构中执行菜单命令“View”一“Filter”，打开设定页面（见图14-1.9）；
②在设定页面中选择程序结构选项。
符号地址( Display absolutely and symbolically)：用于选择是否需要同时显示符号地址与绝对地址。

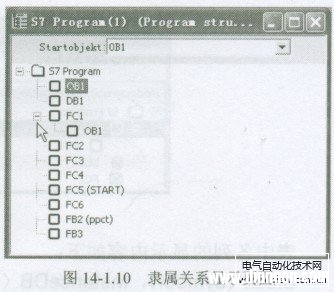

隶属关系(Dependency structure)：用来显示块之间的隶属关系，前带有“+”标记的块，表示该块被其他块所调用（隶属与其他块），点击“+”标记可以查看隶属的块（参见图14-1.10）。
调用结构(Call structure)：选择该选项，可以显示PLC程序的调用结构显示，可以有多项选择：
Multiple Calls:显示多次调用，如果块在程序中被多次调用，可以重复显示该块；
Block language:显示块的编程语言；
Locations of use:显示块的调用位置：
Memory requirement for local data in byte:显示块所需要的局部变量（以字节为单位）数量。
可以选择显示“块占用的最大字节数( maximum)”、“调用结构所需要占用的局部变量字节数(in path)”、“显示逻辑块需要占用的局部变量字节数(for block)”，见图14-1.8中的OB1显示行的显示内容。
也可以直接装载默认的设定( Load Default Setting)，或者将所选择的内容作为默认设定(Save asdefault setting)。
