西门子PLC比较指令的编程示例

2016-12-19 17:00:39 |人围观 | 评论:

【例】分别利用plc梯形图与指令表，在西门子S7-200与S7-300/400PLC编制满足如下控制要求的数据比较程序：
①当输入I2.0为“1”时（上升沿），比较IW10与MW20的大小；
②如果IW10 - MW20，标志Ml0.0为“l”；IW10>MW20，Ml0.1为“1”；IW10③要求M10.O～M10.2的状态在I2.0为“0”后仍然能够保持。

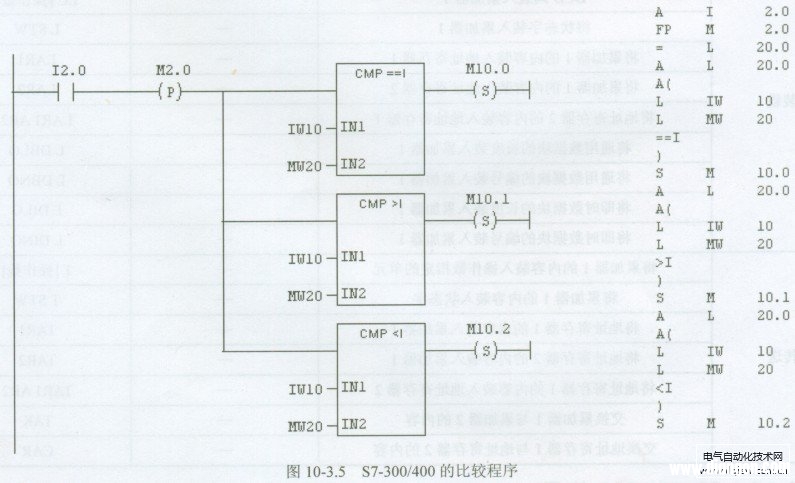

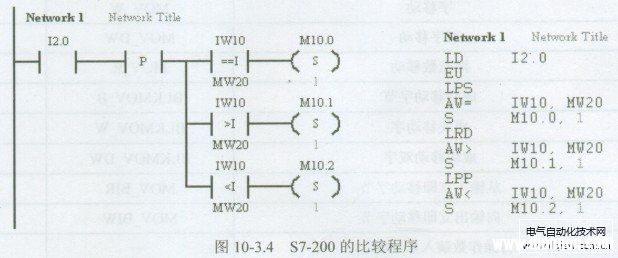

根据要求设计的梯形图与指令表程序分别如图10-3.4 (S7-200)、图10-3.5 (S7-300/400)所示。
