开关电源基础知识问答

2017-01-11 10:40:16 |人围观 | 评论:

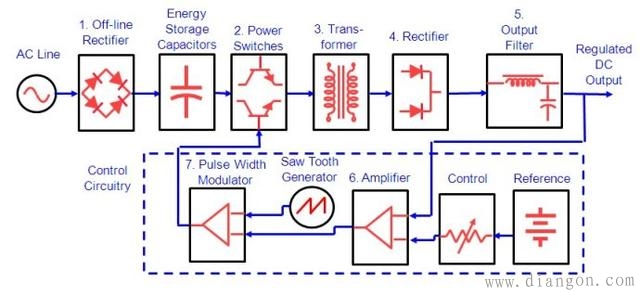

作为我们电气电子工程师来说!尤其在电子电路设计当中不可或缺的,是我们都要用到电源!而开关电源对我们电路设计来说又是那么的重要!今天给大家带来开关电源问答!


问题一:开关电源为什么常常选择65K或者100K左右范围作为开关频率,有的人会说IC厂家都是生产这样的IC,当然这也有原因。每个电源的开关频率会决定什么?
回答1:应该从这里去思考原因。还会有人说频率高了EMC不好过,一般来说是这样,但这不是必然,EMC与频率有关系,但不是必然。想象我们的电源开关频率 提高了,直接带来的影响是什么?当然是MOS开关损耗增大,因为单位时间开关次数增多了。如果频率减小了会带来什么?开关损耗是减小了,但是我们的储能器 件单周期提供的能量就要增多,势必需要的变压器磁性要更大,储能电感要更大了。选取在65K到100K左右就是一个比较合适的经验折中,电源就是在折中合 理化折中进行
回答2:假如在特殊情形下,输入电压比较低,开关损耗已经很小了,不在乎这点开关损耗吗,那我们就可以提高开关频率,起到减小磁性器件体积的目的
问题二:LLC中为什么我们常在二区设计开关频率?一区和三区为什么不可以?有哪些因素制约呢?或者如果选取一区和三区作为开关频率会有什么后果呢?
回答1:LLC的原理是利用感性负载随开关频率的增大而感抗增大,来进行调节输出电压的,也就是PFM调制。并且MOS管开通损耗ZVS比ZCS小,一区是 容性负载区,自然不可取。那么三区,开关频率大于谐振频率,这个仍是感性负载区,按道理MOS实现ZVS没有问题,确实如此。但是我们不能忽略副边的输出 二极管关断。也就是原边MOS管关断时,谐振电流并没有减小到和励磁电流相等,实现副边整流二极管软关断。这也是我们通常也不选择三区的原因。


问题三:当我们反激的占空比大于50%会带来什么?好的方面有哪些?不好的方面有哪些?
回答1:反激的占空比大于50%意味着什么,占空比影响哪些因素?第一:占空比设计过大,首先带来的是匝比增大,主MOS管的应力必然提高。一般反激选取600V或650V以下的MOS管,成本考虑。占空比过大势必承受不起。
回答2:很重要的是很多人知道,需要斜坡补偿,否则环路震荡。不过这也是有条件的,右平面零点的产生需要工作在CCM模式下,如果设计在DCM模式 下也就不存在这一问题了。这也是小功率为什么设计在DCM模式下的其中一个原因。
回答3:当然在特殊情形下也需要将占空比设计在大于50%,单位周期内传递的能量增加,可以减小开关频率,达到提升效率的目的,如果反激为了效率做高,可以考虑这一方法。
问题四:反激电源如果要做到一定的效率,需要从哪些方面着手?准谐振?同步整流?
回答1:反激的一大劣势就是效率问题,改善效率有哪些途径可以思考的呢?减小损耗是必然的,损耗的点有开关管,变压器,输出整流管,这是主要的三个部分。
开关管我们知道反激主要是PWM调制的硬开关居多,开关损耗是我们的一大难点,好在软开关的出现看到了希望。反激无法向LLC那样做到全谐振,那只 能朝准谐振去发展(部分时间段谐振),这样的IC也有很多问世,我司用的较多是NCP1207,通过在MOS管关断后,下一次开通前1脚检测VCC电压过 零后,然后在一个设定时间后开通下一周期。
变压器的损耗如何做到最小,完美使用的变压器后面问题会涉及到。


同步整流一般在输出大电流情况下,副边整流流二极管,哪怕用肖特基损耗依然会很大,这时候采用同步整流MOS替代肖特基二极管。有些人会说这样成本高不如用LLC,或者正激呢,当然没有最好的,只有更合适的。
问题五: 我们选择拓扑时需要考虑哪些方面的因素?各种拓扑使用环境及优缺点?
回答1:
反激特点:适用在小于150W,理论这么说,实际大于75W就很少用,不谈很特殊的情况。反激的有点成本低,调试容易(相对于半桥,全桥),主要是 磁芯单向励磁,功率由局限性,效率也不高,主要是硬开关,漏感大等等原因。全电压范围(85V-264V)效率一般在80%以下,单电压达到80%很容 易。
正激特点:功率适中,可做中小功率,功率一般在200W以下,当然可以做很大功率,只是不常常这么做,原因是正激和反激一样单向励磁,做大功率磁芯 体积要求大,当然采用2个变压器串并联的也有,注意只谈一般情形,不误导新人。正激有点,成本适中,当然比反激高,优点效率比反激高,尤其采用有源箝位做 原边吸收,将漏感能量重新利用。
半桥:目前比较火的是LLC谐振半桥,中小功率,大功率通吃型。(一般大于100W小于3KW)。特点成本比反激正激高,因为多用了1个MOS管 (双向励磁)和1个整流管,控制IC也贵,环路设计业复杂(一般采用运放,尤其还要做电流环)。优点:采用软开关,EMC好,效率极高,比正激高,我做过 960W LLC,效率可达96%以上(全电压)(当然PFC是采用无桥方式)。其它半桥我不推荐,至少我不会去用,比较老的不对称桥,很难做到软开关,LLC成熟 以前用的多,现在很少用,至少艾默生等大公司都倾向于LLC,跟着主流走一般都不会错。
全桥:一般用在大于2KW以上,首推移相全桥,特点,双向励磁,MOS管应力小,比LLC应力小一半,大功率尤其输入电压较高时,一般用移相全桥, 输入电压低用LLC。成本特别高,比LLC还多用2个MOS。这还不是首要的,主要是驱动复杂,一般的IC驱动能力都达不到,要将驱动放大,采用隔离变压 器驱动,这里才是成本高的另一方面。
推挽:应用在大功率,尤其是输入电压低的大功率场合,特点电压应力高,当然电流应力小,大功率用全桥还是推挽一般看输入电压。变压器多一个绕组,管子应力要求高,当然常提到的磁偏磁也需要克服。这个我真没用过,没涉及电力电源,很难用到它的时候。
问题六:电源的元器件你懂多少?MOS管结电容多大,对哪些有影响?RDS跟温度是什么关系?肖特基反向恢复电流影响什么?电容的ESR会带来哪些影响?
回答1:电源中的设计的器件类型很多,主要有半导体器件如:MOS管,三极管,IC,运放,二极管,光耦等;磁性器件:电感,变压器,磁珠等;电容:Y电容,X电容,瓷片电容,电解电容,贴片电容等;每种器件都有其规格,极限参数。
常规的参数在我们选型很容易把握,例如选取MOS管,耐压参数肯定会考虑,额定电流也会考虑,导通电阻我们会考虑,但还有一些寄生参数以及一些随温 度变化特性的参数却很少去注意,或者只有在发现问题的时候才会去找。导通电阻Rds(on)随温度升高其阻值是变大的,设计MOS管损耗时要考虑到其工作 的环境温度。结电容影响到我们的开通损耗,也会影响到EMC。
肖特基二极管耐压,额定电流一般很好注意,有些参数例如导通压降在温度升高时会减小,反向恢复时间短,不过漏电流大(尤其是考虑到高温时漏电流影响就更大了),寄生电感会引起关断尖峰很高。
电容一个重要参数ESR,在计算纹波时通常会考虑,ESR一般与C的关联是很大的,不过不同厂家的品质因素影响也是很巨大,一定要具体分清楚。一般估算公司可参考:ESR=10/(C的0.73次方),电容在高温时寿命会缩短,低温时容量会减小,漏电流也会增加等等。
