三极管基本放大电路

共基极放大电路

　　共基极的放大电路，如图1所示，

图1　共基极放大电路

　　主要应用在高频放大或振荡电路，其低输入阻抗及高输出阻抗的特性也可作阻抗匹配用。电路特性归纳如下：

　　输入端（EB之间）为正向偏压，因此输入阻抗低（约20～200 ）
　　输出端（CB之间）为反向偏压，因此输出阻抗高（约100k～1M ）。

　　电流增益：

　　虽然AI小于1，但是RL / Ri很大，因此电压增益相当高。

　　功率增益：

　　由于AI小于1，所以功率增益不大。

共发射极放大电路

　　共发射极的放大电路，如图2所示。

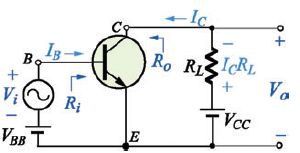

图2 　共发射极放大电路

　　因具有电流与电压放大增益，所以广泛应用在放大器电路。其电路特性归纳如下：

　　输入与输出阻抗中等（Ri约1k～5k ；RO约50k）。

　　电流增益：

　　电压增益：

　　负号表示输出信号与输入信号反相（相位差180°）。

　　功率增益：

　　功率增益在三种接法中最大。

共集电极放大电路

　　共集电极放大电路，如图3所示，

图3 　共集电极放大电路

　　高输入阻抗及低输出阻抗的特性可作阻抗匹配用，以改善电压信号的负载效应。其电路特性归纳如下：

　　输入阻抗高（Ri约20 k ）；输出阻抗低（RO约20 ）。

　　电流增益：

　　电压增益：

　　电压增益等于1，表示射极的输出信号追随着基极的输入信号，所以共集极放大器又称为射极随耦器（emitter follower）。功率增益Ap = AI × Av≈β ，功率增益低。

三极管三种放大电路特性比较

晶体管接法	电流增益	电压增益	输入阻抗	输出阻抗	应用电路
共发射极	β》1	Aν＞1 反相放大	中	中高	信号放大器
共基极	α≤1 最小	Aν＞1 最大	最低	最高	高频电路 高频响应好
共集电极	γ＞1 最大	Aν≤1 最小	最高	最低	阻抗匹配 射极跟随器
