功率MOSFET的开关特性

2016-12-05 18:00:45 |人围观 | 评论:

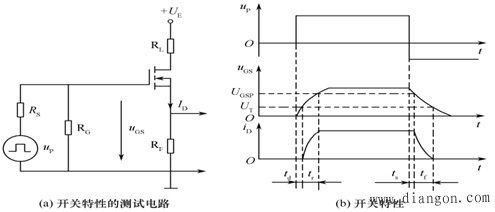

因为MOSFET存在输入电容Ci， Ci有充电过程，栅极电压UGS呈指数曲线上升,当UGS上升到开启电压UT时，开始出现漏极电流iD，从脉冲电压的前沿到iD出现，这段时间称为开通延迟时间td。
随着UGS增加，iD上升，从有iD到iD达到稳态值所用时间称为上升时间tr。开通时间ton可表示为
ton＝td＋tr
