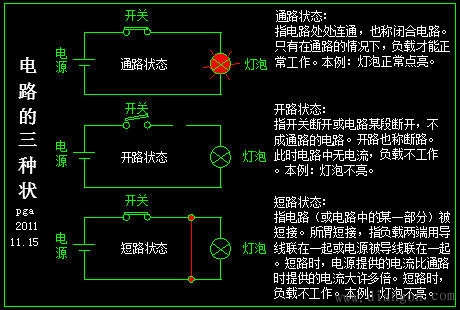

1、直流电路短路
通俗地说：直流电源的正极和负极被导线联接在一起。
2、交流电路短路
◆ 通俗地说：交流电源的两极被导线联接在一起。
◆ 对三相交流电而言，我们把零线（中性线）和火线（相线）被连接在了一起、火线（相线）和火线（相线）被联接在了一起叫做交流线路短路。
◆ 电路发生短路故障时，电路中的电流要比正常状态下的电流大数十倍。
◆ 电路发生短路故障时，大的短路电流将使得导线无法承载而发热或然烧，可能引发电气火灾。
三、漏电
1、外露导电部件：指在正常情况下不带电的，但在故障情况下可能变成带电的容易触及的导电部件。
2、对地泄漏电流：指无绝缘故障，从设备的带电部件流人大地的电流。
3、设备漏电故障：指因为设备绝缘故障，导致设备原本不带电的外露导电部件（导电外壳）被动带电而发生对地泄漏电流的故障。据此可知，为了安全，大多数家用电器都使用不导电的塑料材质作为设备外壳。
四、触电
1、触电：人体直接接触电源或带电体。触电是一种事故。
2、触电事故方式
按照人体触及带电体的方式和电流流过人体的途径，触电可分为低压触电和高压触电。其中低压触电可分为单线触电、双线触电和设备外壳触电，高压触电可分为高压电弧触电和跨步电压触电。
（1）单线触电
① 低压单线触电：当人体直接碰触带电设备其中的一线时，电流通过人体流入大地，这种触电现象称为单线触电。
② 高压单线触电：对于高压带电体，人体虽未直接接触，但由于超过了安全距离，高电压对人体放电，造成单相接地而引起的触电，也属于单线触电。触电电流流向：高压带电体→电弧光→人体→大地。
（2）双线触电
人体同时接触带电设备或线路中的两相导体，或在高压系统中，人体同时接近不同相的两相带电导体，而发生电弧放电，电流从一相导体通过人体流入另一相导体，构成一个闭合电路，这种触电方式称为双线触电。
（3）设备外壳触电（设备外露导电部件触电）
人体触及在正常情况下不带电的，但在故障情况下变成带电的可导电的设备外壳，电流通过人体流入大地，这种触电现象称为设备外壳触电。触电电流流向：带电设备外壳→人体→大地。
（4）高压电弧触电
指人靠近高压线(高压带电体)造成弧光放电而触电。此时，触电电流流向：高压带电体→电弧光→人体→大地。
（5）跨步电压触电
当电气设备发生接地故障，接地电流通过接地体向大地流散，在地面上形成电位分布时，若人在接地短路点周围行走，其两脚之间的电位差，就是跨步电压。由跨步电压引起的人体触电，称为跨步电压触电。触电电流流向：高位大地→人的一只脚→人的另一只脚→低电位大地。
