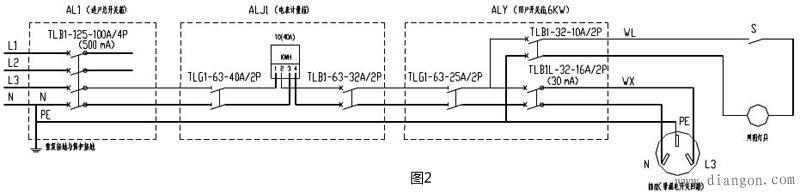

第 4 种:施工安装时接线不正确,照明回路中将 N 线接到 PE 线上了。如图 2 所示。 故障现象:插座回路能正常用电,照明回路用电时,AL1 中的总漏电开关跳闸。 故障原因: 经分析, 施工安装时线路接线有误, 不正确。 将照明回路中的 N 线误接到 PE 线上了。 解决方法:将照明回路中的 PE 线改接到 N 线上。

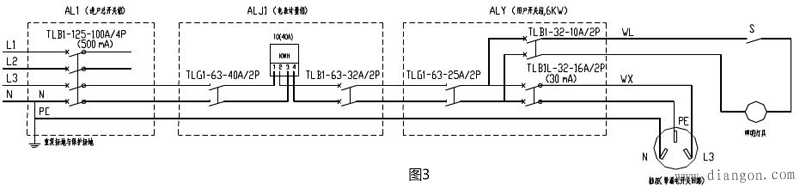

第 5 种:施工安装时接线不正确,插座盒中的 N 线与 PE 线接错了。如图 3 所示。 故障现象:照明回路能正常用电,插座回路用电时,ALY 中的插座漏电开关跳闸,有时 AL1 中 的总漏电开关也跳闸。 故障原因:经分析,施工安装时线路接线有误,不正确。将插座盒中的 N 线与 PE 线接错了。 解决方法:将插座盒中的 N 线与 PE 线对调。

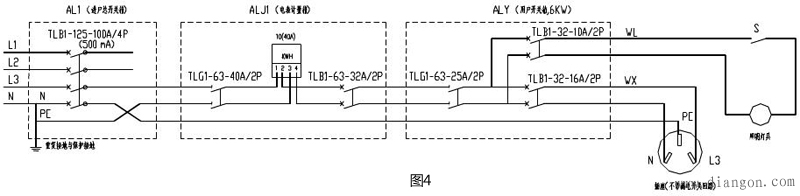

第 6 种:施工安装时接线不正确,在 AL1 箱中 N 线与 PE 线用混了。如图 4 所示。 故障现象:插座回路或照明回路用电时,AL1 中的总漏电开关都跳闸。 故障原因:经分析,施工安装时线路接线有误,不正确。将 AL1 箱中 N 线与 PE 线用混了。
