1.拉伸曲面
建立鼠标曲面造型，如图1。
图71 鼠标曲面造型1.点击拉伸按钮，选择“曲面”| “放置”|“定义”，如图2。

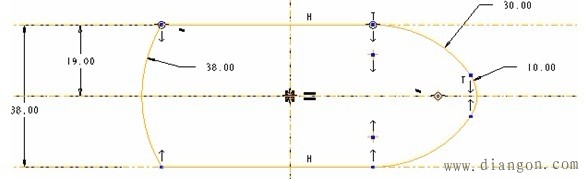

图72 操控板定义2.选择“TOP平面”为草绘平面，接受系统默认的参照平面，绘制如图3。
图3 草绘特征曲线一3.单击“确定”，输入深度数值50，如图4
图4 定义深度值4.利用同样的方法，以“FRONT平面”为草绘平面，绘制如图5。
图5 草绘特征曲线二5.对称拉伸80，如图6。
图6 定义拉伸模式
6.单击“确定”，如图7。
图7 鼠标曲面修剪前造型7.选择前面建立的两个曲面，单击“合并”按钮
，如图8
图8 鼠标曲面修剪8.单击“预览”|“确定”，如图1。2. 旋转曲面建立胶囊曲面造型，如图9
图9 胶囊曲面造型1.点击旋转按钮，选择“曲面”，“位置”|“定义”，如图7-4-10。
图10 操控板定义2.选择“FRONT平面”为草绘平面，接受系统默认的参照平面，绘制如图11。
图11 草绘特征曲线 图12 定义旋转模式3.单击“确定”，输入旋转度数360，如图12。4.单击“预览”|“确定”，如图9。3. 混合曲面建立漏斗曲面造型，如图13
图13 漏斗曲面造型1.单击“插入”|“混合”|“曲面”，逐步选择如图14。
图14 “混合”|“曲面”属性定义2.进入草绘模式，绘制如图15。
全站搜索
 |
 |
| 图15 草绘特征截面 | 图16 定义截面深度 |
