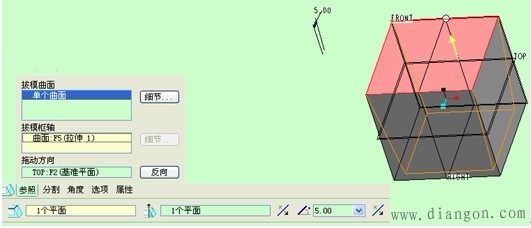

”，弹出操控板，单击“参照”，选择拔模面，即正方形四周的面，如图1。

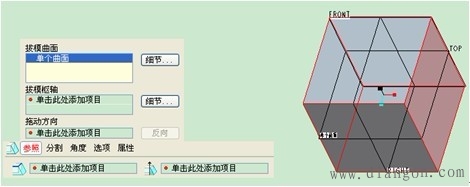

图1 选择拔模面（2）选择“拔模枢轴”，如图2，系统自动显示拖动方向，可以任意调整其方向，输入拔模角度。

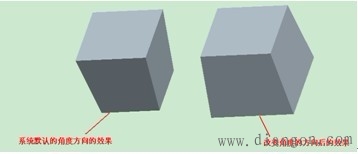

图2 选择拔模枢轴（3）确定结果，如图3。
图3 创建无分割、中平面的拔模特征
2．创建平面分割、中平面的拔模特征
”弹出操控板，单击“分割”，弹出子选项，如图4。
图4 操控板选择（2）进行设置后完成相应的拔模，选择中性平面两边分别拔模、中性平面两边拔模、对中性平面一侧拔模、对中性平面另一侧拔模；在“拔模特征”管理工具栏中的文本框中输入拔模角度确定。
图5 定义拔模类别注意：构建拔模特征要考虑：只能在已经存在的圆柱体和实体平面上构建拔模特征；若拔模面是一个圆柱体，拔模方向必须垂直于中平面；对有圆角边界的面不能拔模，一般可以先拔模，后到圆角。
