Proe建修饰特征
2016-10-24 13:22:57 |人围观 |
评论:
修饰特征是对已经创建好的实体特征进行修饰,包括草绘、螺纹、槽、ECAD区域。
1.草绘修饰:
草绘修饰特征是在零件表面绘制图案。如产品的商标,机械零件上的雕刻图案和文字的等,这些都用修饰特征绘制好图案和文字,然后进行加工。
草绘修饰不能重生图形或标注尺寸。当在无参数状态下,他们的剖面和位置也是不能修改的。
(1)创建规则的剖面修饰特征
A. 单击“插入”“修饰”“草绘”,弹出“选项”菜单管理器,选择“规则界面”“无剖面线”“平面”“正向”“缺省”,进入草绘模式,如图1
图1 规则的剖面草绘修饰特征属性定义B.利用“绘图管理器”草绘图形,进而确定,如图2。
图2 创建规则的剖面修饰特征(2)创建投影界面修饰特征
投影剖面特征是将一个表面上绘制的剖面投影至一个曲面。在一个实体上构建草绘投影剖面的修饰特征。

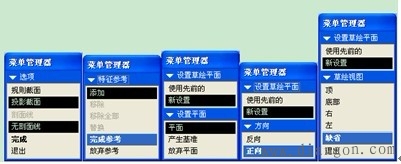

A.单击“插入”“修饰”“草绘”,弹出“选项”菜单管理器,选择“投影截面”如图3a,“添加”“平面”“正向”“缺省”,如图3b,进入草绘模式。
图3a 投影界面草绘修饰特征属性定义
图3b 投影界面添加平面属性定义B.进入草绘模式,绘制如图4。
图4 草绘特征截面C.完成后确定,如图5。

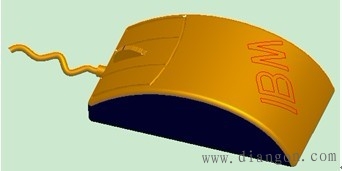

图5 创建投影界面修饰特征
2.螺纹修饰:
(1)单击“插入”“修饰”“螺纹”,信息栏提示“
”,如图6
图6 修饰选项(2)选择螺纹曲面,如图7。
图7 选择螺纹曲面(3)信息栏中提示“

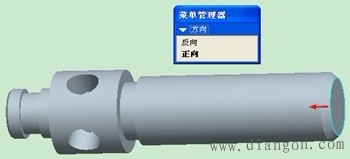

”,选择“正向”,如图8。
图8 选择起始曲面(4)信息栏提示“
”,选择“至曲面”“完成”,选择如图9的曲面。
图9 特征深度(5)信息栏中提示“
”,确定。弹出“特征参数”菜单管理器,单击“完成/返回”,单击“确定”,如图10。
图10 定义螺纹直径说明:螺纹的直径必须按照国家标准计算。
