今天为大家介绍一项国家发明授权专利——一种阀控物联网水表。该专利由三川智慧科技股份有限公司申请，并于2017年10月3日获得授权公告。
本实用新型涉及水表技术领域，更具体地，涉及一种阀控物联网水表。
目前，物联网水表是一种利用现代微电子技术、现代传感技术、智能IC卡技术对用水量进行计量，并进行用水数据传递及结算交易的新型水表。与流量采集和机械指针显示用水量的传统水表相比，物联网水表在功能上具有更多优点，可通过软件抄读及记录用户的用水量，还可以按照约定对用水量进行控制。
传统的水表只能通过叶轮计量机构计算出用水量，而不能通过有线和无线随时通知用户用水量的多少，以至于每次还要去读水表，这样给工作人员和人们的使用带来了不便，而且大多水表采用铸铁材料，但是这种铁表很容易生锈甚至损坏。
现有的物联网水表内包含有可实现上述功能的电子模块，各功能单元之间的信号传输完全通过线缆实现，这样使得控制器拆装时容易影响到其他单元，通常是将水表做成一个整体。而现有的整表部件中，水表的电子元件的故障率相对较高，当内部电子模块损坏时，则需要先关停用户用水总阀，再将整个水表拆下，然后再进行维修或更换，维修成本较高，且会影响用户的正常用水。
本实用新型提供一种克服上述问题或者至少部分地解决上述问题的阀控物联网水表，该水表可解决现有水表现场维护不便且更换水表成本高的问题。

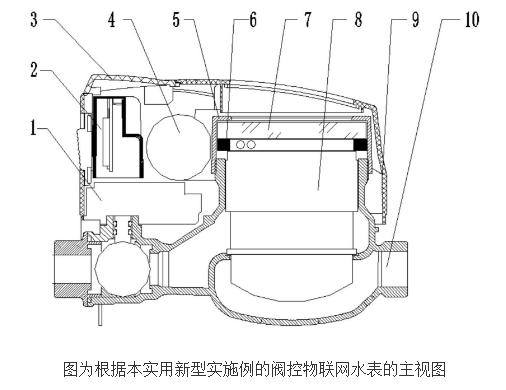

根据本实用新型的技术方案，提供一种阀控物联网水表，该水表包括传动机构组件、电子模块组件、传感器、基表和外罩体，所述电子模块组件通过线缆与传动机构组件连接，所述传感器分别与所述电子模块组件和所述基表连接，所述传动机构组件、电子模块组件、传感器和基表均位于所述外罩体的内部。
作为上述技术方案的进一步改进方案，所述电子模块组件内包括与供水公司无线连接的无线通讯模块。
所述传感器检测读取所述基表的水量信号，并将该水量信号传输至所述电子模块组件，然后所述电子模块组件通过无线通讯技术，将用户的用水量传输至供水公司，以实现远程集抄水表；又所述传动机构组件与水表开关阀连接，并可通过所述电子模块组件对所述传动机构组件执行触发操作，以实现远程控制水表开关阀的功能。
作为上述技术方案的进一步改进方案，所述基表包括水表机芯、表玻璃和表罩，所述表玻璃位于所述水表机芯上方，所述表罩覆盖在所述水表机芯和所述表玻璃上方，所述传感器与所述水表机芯电性连接。所述外罩体包括下罩体和上罩体，所述下罩体安装于基表壳体组件上，所述上罩体与所述下罩体可拆卸连接。所述外罩体采用塑料材料制成。塑料的上罩体和下罩体可对内部基表及其他元器件密封，可起到很好的防水、防尘及保护的作用，有效避免内部的铸铁或其他金属元件生锈腐蚀或损坏。所述下罩体和上罩体通过装配螺钉相互连接，由上方或侧面将所述装配螺钉安装至所述下罩体和上罩体的连接处。
所述上罩体和下罩体的连接处分别设有对应的螺钉孔，通过将所述装配螺钉由上方或侧面安装至所述螺钉孔内，以便于将所述上罩体和下罩体连接在一起，相比现有技术中自下向上安装螺钉的方式，本实用新型实施例的连接方法可使得装配螺钉的安装及拆卸方便快捷。
优选地，所述装配螺钉竖直地设置于所述下罩体和上罩体的边角处。作为上述技术方案的进一步改进方案，所述装配螺钉的上方设有防拆盖封帽。通过设置防拆盖封帽，可有效防止该物联网水表被私自拆卸，对该水表起到有效的保护作用。作为上述技术方案的进一步改进方案，所述外罩体内设有用于为所述电子模块组
件和所述传感器供电的电池组件，所述电池组件外还可设有朝向侧面或上方的开口，便于安装或取出电池，更换电池操作便捷。
作为上述技术方案的进一步改进方案，所述电子模块组件与所述传动机构组件之间的连接线缆的长度大于所述外罩体的高度。当需更换或维修电子模块组件时，打开所述上罩体，所述电子模块组件与所述传动机构组件之间的连接线缆足够长时，即可方便地取出所述电子模块组件，再进行更换或维修，操作便捷省时，降低水表的维护成本，且不需切断水阀，不会影响用户的正常用水。
基于上述技术方案，本实用新型提出的阀控物联网水表，通过电子模块组件和传感器采集读取基表的用水量，并采用无线通讯技术将用户的用水量传输至供水公司，可实现远程集抄水表及远程控制水表开关阀。通过采用可拆卸连接的上、下罩体，不仅可以提高内部电子器件的性能和使用寿命，而且可方便拆卸上罩体以更换电子模块组件。本实用新型的物联网水表便于售后人员进行现场维护，在不拆卸整表且不关停居民用水的状态下，可对物联网水表进行电子模块组件的更换和维护，使得维护工作更加便捷省时，降低维护成本，同时又不影响用户正常用水。
