艾为线性马达
驱动芯片覆盖常压、中压Charge pump、
高压Boost三大类，应用简单，具有丰富的效果空间，可实现闭环
硬件控制，并且可定制振动波形，能让马达随心而振。目前已有超4亿设备搭载艾为Hapt
ic驱动芯片。为满足车载客户在
智能表面领域使用触觉反馈代替实体按键需求（戳此回顾智能面板艾为芯应用方案——【技术帖】汽车智能表面和其背后的关键技术探讨），艾为推出一款集成高压Boost，带LCC（马达一致性校准），AAE（自动刹车），故障自检功能的Haptic驱动IC AW86907QNR-Q1，在awinic
TikTap触觉效果调校的加持下，为用户提供丰富定制化的触觉感受。AW86907QNR-Q1符合AEC-Q100车规
认证标准。
AW86907QNR-Q1基本
参数
- F0
检测和LCC3.0(马达一致性校准) - AAE（自动刹车） - LRA阻抗和故障检测 - 低输入电压自动降低输出幅度，避免拉垮前端
电源- 高电压11V输出 - UVP, OCP, OTP保护 - AEC-Q100认证 - WBQFN 4mm×4mm×0.75mm-32L
应用优势
1. LCC3.0：马达F0自动追踪，获取一致振动效果 2. AAE自动刹车，手感干脆无拖尾 3. awinicTikTap提供客制化触觉效果(硬质干脆，软质圆润) 4. 马达建模，波形定制服务 5. 马达故障检测
01 LCC3.0：马达F0自动追踪，获取一致振动效果 马达间的F0谐振频率差异会导致同批次马达得到的振动效果不一致，艾为专有的LCC(马达一致性校准)3.0技术，通过检测每一颗马达谐振频率F0，调整波形参数，最终得到高一致性的马达振动体验。 02 AAE自动刹车，手感干脆无拖尾 AW86907-Q1支持AAE硬件刹车动作，为客户带来更干脆的振感效果，客户可通过AAE功能一键调试波形且可使所有马达刹车动作一致性更好。 03 awinicTikTap提供客制化触觉效果 “awinicTikTap”是艾为注册商标，TikTap
算法为触觉反馈提供丰富的选择以及客制化的效果，以车载智能表面为例，不同质感的表面材料可以搭配不同的振动效果，偏硬的金属材质表面可以搭配清脆振感，而皮革材质表面则适合搭配圆润的振动效果。 04 马达建模，波形定制服务 针对不同的马达型号和振动效果需求，艾为提供客制化的马达建模和波形
仿真、设计服务。

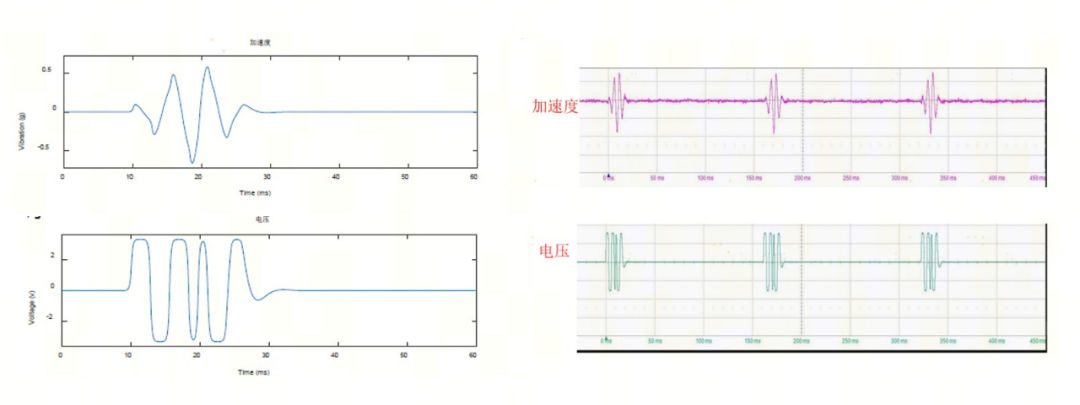

马达建模后仿真和实测波形示例 艾为马达建模，不挑马达，不论厂家，都可根据模型拟合出马达的LPM参数（Re-直流阻抗，L-感值，Kd-弹簧劲度系数，Cd-阻尼系数，BL-磁力系数，Md-振子质量），根据电学方程和力学方程式可随心所欲，设计所需振动波形。上图验证仿真波形与实测波形基本一致。
05 马达故障诊断
车载应用要求系统发生故障时进行检测，并记录故障状态供主控查询。AW86907-Q1支持马达阻抗和短路/开路检测，检测结果记录在寄存器中，通过I2C可查。
