变频器电流检测前置电路故障两例

现测U1的输入、输出端电压均为2.5V，判断U1是好的，故障为U1偏置电路或A7840异常所致。测A7840的6、7脚输出电压均为2.5V，正常。故障局限于R1、R2分压电路异常，如R2虚焊或断路，将导致2.5V的故障电压输出。
停电测量R1、R2两电阻的阻值均正常，上电测R1与R2的分压点电压为2.5V，但测R2与R1相连接的一端时，电压变为1.7V。判断R2的连接端虚焊，烙铁补焊后，故障排除。
结论：虚焊时，因搭上表笔施加压力的缘故，电路瞬态又恢复为正常。撤掉表笔，就表现为故障，检测时需细心为之。
例2：带载运行时报输出电压不平衡故障。

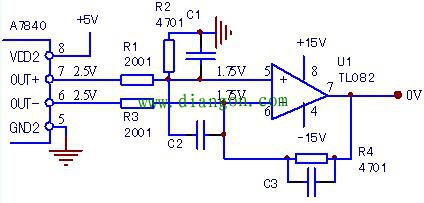

上电与空载运行均正常，带载时报输出电压不平衡故障，而实测输出电压是平衡的，判断为电流检测电路异常。输出电流检测电路采用如图所示的检测电路，有V、W两路输出电流检测电路，由后级电路合成得到U相电流检测信号。
测U1的输出电压为0V，正常。往前再测A7840的6、7脚输出俱为0V，不正常。
判断A7840输出侧的+5V供电丢失或芯片损坏。测8脚+5V供电，感觉时有时无，似乎因绝缘漆的原因造成表笔接触不良，清除绝缘漆后，测量结果不变。用烙铁补焊8脚后，带载运行正常。
结论：A7840的输出侧供电丢失，输出信号电压为0V，（对U1来说形成共模输入）恰巧不影响U1差分放大器的静态输出电压。但运行带载时的三路动态电流检测信号，却差异巨大，致使变频器报出输出不平衡故障。
两例虚焊故障，说明了机器贴片（焊接）工艺仍有软肋的存在，检修时应予注意。
