根据图1所示的控制线路图及I/O分配，绘制plc硬件接线图。项目实施过程中，按照此接线图连接硬件。注意不同型号PLC对输入/输出接口电路电源的要求是不同的，应根据实际情况匹配不同的电源，并根据电源选择外部器件。

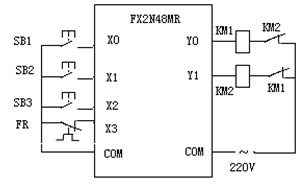

图1 异步电动机正反转控制PLC接线图
PLC软件设计主要设计梯形图。在梯形图中，Y0、Y1常闭实现正反转软件互锁，X0、X1常闭实现按钮软件互锁。在梯形图中，正反转线路一定要有联锁，否则按SB1、SB2则KM1、KM2会同时输出，引起电源短路。

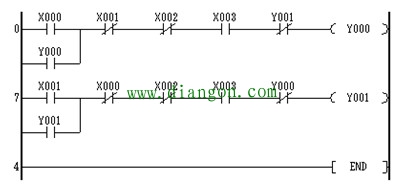

图2异步电动机正反转控制梯形图
