单片机常用模块电路大全！工程师收藏备用！

2. 三极管串口通信：本电路是用三极管搭的，电路简单，成本低，但是问题，一般在低波特率下是非常好的。

3. 单路232通信电路：三线方式，与上面的三级管搭的完全等效。

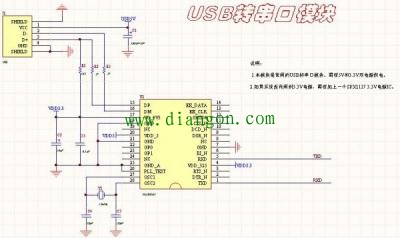

4. USB转232电路：采用的是PL2303HX,价格便宜，稳定性还不错。

5. SP706S复位电路：带看门狗和手动复位，价格便宜（美信的贵很多），R4为调试用，调试完后焊接好R4。

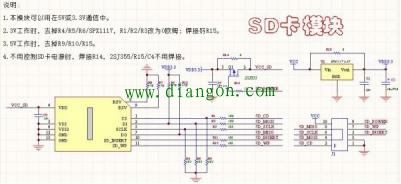

6.SD卡模块电路（带锁）：本电路与SD卡的封装有关，注意与封装对应。此电路可以通过端口控制SD卡的电源，比较完善，可以用于5V和3.3V。但是要注意，有些器件的使用，5V和3.3是不一样的。

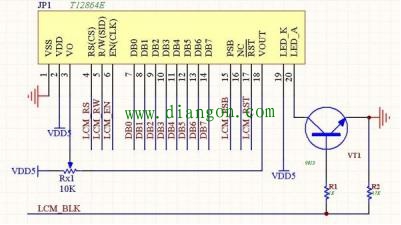

7.LCM12864液晶模块（ST7920）：本电路是常见的12864电路，价格便宜，带中文字库。可以通过PSB端口的电平来设置其工作在串口模式还是并行模式，带背光控制功能。

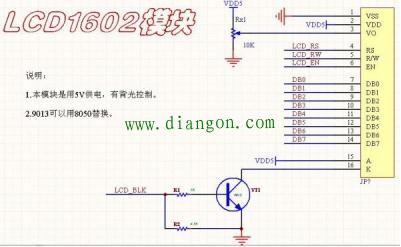

8.LCD1602字符液晶模块(KS0066)：最常用的字符液晶模块，只能显示数字和字符，可4位或8位控制，带背光功能。

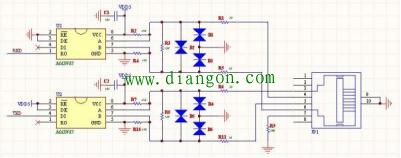

9.全双工RS485电路（带保护功能）：带有保护功能，全双工4线通信模式，适合远距离通信用。

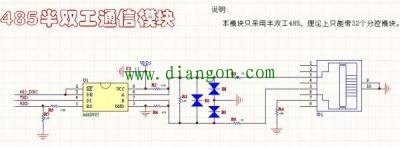

10.RS485半双工通信模块：可以通过选择端口选择数据的传输方向，带保护功率。此模块只能工作在5V.

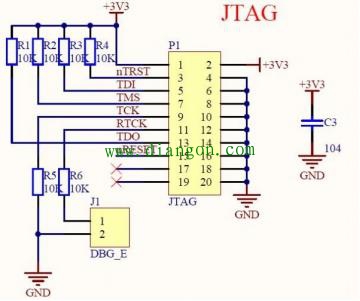

11. ARM JTAG仿真接口电路：比较完善，可以应用在常规的ARM芯片下，具有有自动下载功能，可以用JLINK或ULINK.

12.5V电源模块：这个电路比较简单，如果用直插可以达到1.5A，如果用贴片的可以到达1A。
