电位器的阴值检测操作步骤图解

2018-09-17 16:31:55 |人围观 | 评论:

电位器可以用万用表的电阻值进行检测，具体的操作步骤如下

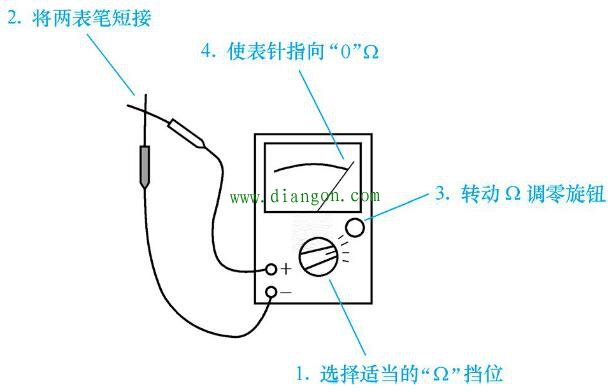

1）根据电位器标称阴值的大小，将万用表调至适当的Ω档位，两表笔短接，然后转动调零旋钮校准Ω档“0”位置。如图：

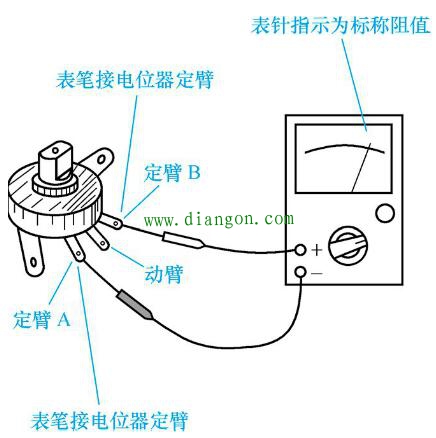

2）万用表两表比（不分正负）分别与电位器的两定臂想接，表针应指在相应的阻值刻度上（如下图）。如果表针不懂，指示不稳定或指示值与电位器标称值相差很大，则说明该电位器已经损坏。
