电容启动运转式如图所示，为了改善电容运转式单相异步电动机启动转矩小的缺点，在启动时再增加一只启动电容器，等电动机转速接近稳定值时将它撤去。把这种电动机称为电容启动电容运转式单相异步电动机，又称双值单相异步电动机。启动电容器和运转电容器的容量，根据电动机的启动特性和运行特性的要求来选定。

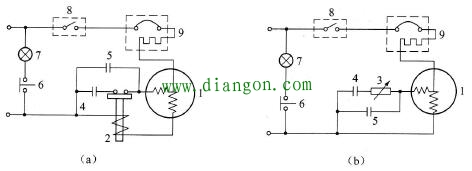

图 电容启动电容运行电路
(a)重锤式启动；(b) PTC式启动
1-电机；2-重锤式启动器；3-PTC启动器；4-启动电容；5-运行电路；
6-灯开关；7-照明灯；8-温控器；9-热保护器
这类电机的特点是启动转矩大，启动电流小。输出功率在500～2000W，适用于空调器、制冰机等。
