穿心式电流互感器接电流表，母线的进线出线接反了对电流表的读数有什么影响？互感器的S1、S2端跟电流表的"+""-"端有没有严格的对应关系？100/ 5的电流互感器可不可以接200/5的电流表？如果这样接对读数有什么影响？互感器一次圈数匝数怎样穿才是一匝、两匝、三匝？

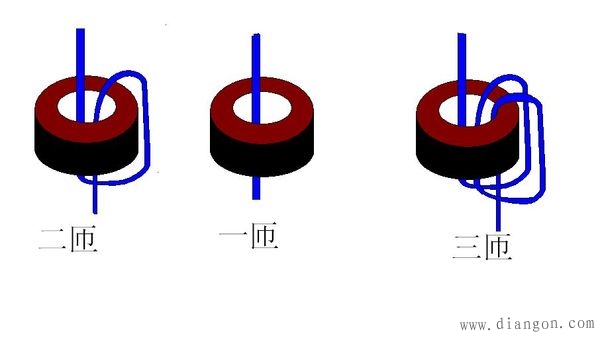

答：电流互感器一次侧也标有P1、P2或L1、L2字样，一次侧从P1或L1流入电流互感器的一次电流与二次侧电流互感器S1端子流出的电流相位是一致的，在接用有方向性的仪表如：电度表、功率表等时，要注意接线的的极性，如果接只用电流表，极性反正都不影响电流表的指示。我要提醒大家：一般情况下，我们常见的电流互感器接在交流系统中（供电公司向社会提供的是工频（50Hz）交流电），所接的电流表一定要用交流电流表，而交流电流表的接线柱是没有“+”“-”标记的，请检查电流表的性质。一般情况下，100/ 5的电流互感器不接用200/5的电流表，但在实际应用中时，100/ 5的电流互感器接200/5的电流表也可以运行，只是读取的电流表数值除以2，所得的数值即一次电流值。互感器一次圈数匝数怎样穿才是一匝、两匝、三匝见附图。
-
