互感器的饱和，实际上讲的是互感器铁心的饱和；因为一次电流在铁芯中产生了磁通，进而在缠绕在同一铁芯中上的二次绕组中产生电动势U＝4.44f*N*B*S，式中f为系统频率，单位HZ；N为二次绕组匝数；S为铁芯截面积，单位m2；B为铁芯中的磁通密度；当铁芯中的磁通密度达到饱和点后，B随励磁电流或是磁场强度的变化趋于不明显。也就是说在N,S,f确定的情况下，二次感应电势将基本维持不变，因此二次电流也将基本不变；铁芯的饱和我们一般可以分成两种情况来了解。其一是稳态饱和，其二为暂态饱和。

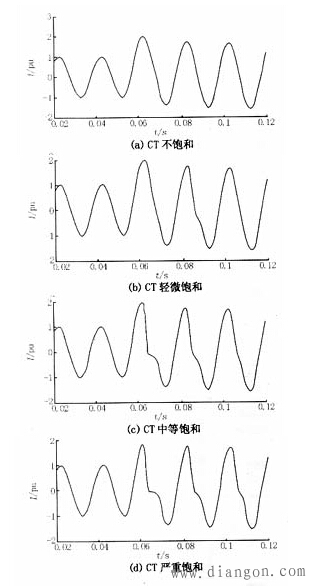

图给出了CT在不饱和以及各种饱和程度下的电流信号波形，其中电流已归算到标幺值。轻微饱和、中等饱和和严重饱和是对应合闸角为0°，CT二次侧负载分别为3.5 Ω、5.3 Ω、7 Ω情况下CT的饱和程度。
-
