电流互感器误差测量

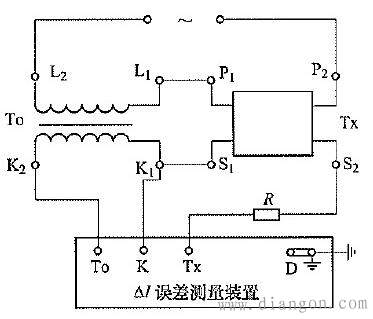

图示：差值法原理测量非传统电流互感器电流输出误差线路
　　如上图所示为使用差值法原理测量装置测量非传统电流互感器电流输出误差的线路。图中误差测量装置为流比计型，检流计并接在差流回路，调节电流微差源使检流计指示平衡时，差流回路电流接近为零。
2.差值法原理测量非传统电流互感器电压输出误差线路
　　TO――电流比例标准器，可以由标准器级联组合而成；
　　Tx――非传统电流互感器；R――二次电压负载电阻；S――低感分流器。

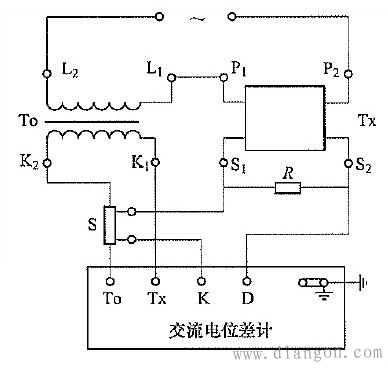

图示：差值法原理测量非传统电流互感器电压输出误差线路
　　如上图所示为使用差值法原理测量装置测量非传统电流互感器电压输出误差的线路。误差测量装置为交流电位差型，检流计串接在差压回路，调节电压微差源使检流计指示平衡时，差压回路电流接近为零。S是准确度不低于0.02级的低感分流器，把电流标准装置的二次电流变换为与被试互感器二次输出名义值相同的电压，然后按阻抗电桥原理测出误差。
