1、什么是GOT
GOT（图形操作终端设备）：GOT安装在控制柜或者操作柜的面板上，与控制柜内的可编程控制器等连接，进行开关操作、指示灯显示、数值显示、信息显示等。
2、GOT1055的外形及功能
GOT1055-QSBD-C是三菱公司GOT1000系列产品中的一员，其显示器尺寸为5.7英寸，分辨率为320*240（QVGA），STN彩色，DC24V电源。GOT1000系列为高性能机型，采用64位处理器，内置USB接口，对应GOT1000系列和GOT-A900系列的画面设计软件GT Designer2 Version2软件。

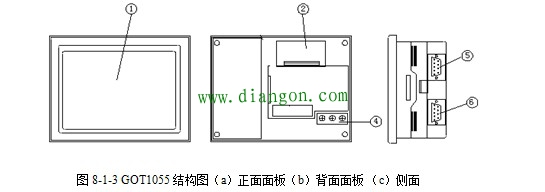

3、GOT1055的结构
①正面面板。显示320×240象素的图表。
② PM-20BL型电池。用于保存采样数据、报警记录及当前时间的电池。
④电源端子。向GOT提供电源，进行接地配线。
⑤个人电脑连接器（RS232C连接器）。通过画面制作软件制作的画面数据或2通道接口功能向可编程控制器传送控制程序时，与个人电脑连接。
⑥连接可编程控制器的连接器（RS422连接器）。
4、GOT的基本工作模式及与计算机、plc的连接
作为PLC的图形操作终端，GOT必须与PLC联机使用，通过操作人员手指与触摸屏上的图形元件的接触发出PLC的操作指令或者显示PLC运行中的各种信息。
GOT 中的显示画面 ( 工程数据 ) 是使用专用软件 (GT Designer2) 通过个人计算机所创建的。在 GT Designer2中通过粘贴开关图形、指示灯图形、数值显示等称为对象的显示框图形来创建画面，通过可编程控制器 CPU 的软元件存储器 (位、字 ) 将动作功能设置到粘贴的对象中，可以执行 GOT 的各个功能。通过 USB电缆、RS-232 电缆、以太网通信模块 /电缆及存储卡将创建的工程数据传输到 GOT 中。
5、画面构成
GOT1000系列有用户画面和实用功能画面2种显示画面。
(1)用户画面
是指通过GT Designer2制作的画面。可以任意布局并显示「触摸键」、「指示灯显示」、「注释显示」或者「数值显示」等对象。可以以对象为单位，选择横向显示或者纵向显示用户画面。
此外，可以重叠并切换显示用GT Designer2编写的多个画面
(2)实用功能画面
是指GOT预先提供的画面。实用功能画面中有「对比度调整」、「蜂鸣器音量」的调整等。实用功能画面固定为横向显示。
-
